🔬 Interferometrul Michelson

Fundamente Teoretice și Principii Fizice

🌊 Introducere în Interferometrie

Interferometrul Michelson este unul dintre cele mai importante instrumente optice din fizică, inventat de Albert Abraham Michelson în 1881. Acest dispozitiv utilizează principiul interferenței luminii pentru măsurători extrem de precise ale distanțelor, vitezelor și proprietăților undelor electromagnetice.

Importanța Istorică: Interferometrul Michelson a fost folosit în celebrul experiment Michelson-Morley (1887), care a demonstrat inexistența eterului luminos și a contribuit la dezvoltarea teoriei relativității speciale a lui Einstein.

⚙️ Principiul de Funcționare

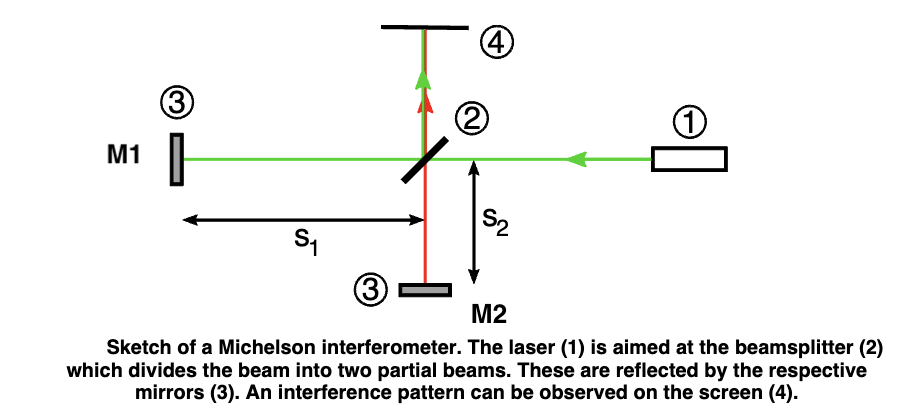

Schema Interferometrului Michelson

Schema detaliată a interferometrului Michelson cu componentele principale

1. Divizarea Fasciculului

Lumina de la sursă este divizată în două fascicule perpendiculare de către un separator de fascicul (beam splitter) semi-transparent.

2. Reflexia pe Oglinzi

Cele două fascicule se reflectă pe oglinzile M1 (fixă) și M2 (mobilă), apoi se întorc către separatorul de fascicul.

3. Recombinarea

Fasciculele se recombină și interferează, creând un pattern de interferență observabil pe ecran.

4. Analiza Pattern-ului

Modificările în pattern-ul de interferență indică schimbări în diferența de cale optică între cele două brațe.

📐 Formulele Matematice

Diferența de Cale Optică

δ = 2d
unde d este distanța suplimentară parcursă de unul dintre fascicule

Diferența de Fază

Δφ = (2π/λ) × δ = (4πd)/λ
unde λ este lungimea de undă a luminii

Intensitatea Rezultantă

I = I₀ × [1 + cos(Δφ)]
I₀ este intensitatea maximă, Δφ este diferența de fază

Condiții pentru Interferență

Interferență Constructivă: δ = m × λ (m = 0, 1, 2, ...)
Interferență Destructivă: δ = (m + 1/2) × λ

🔍 Fenomene Fizice Observate

Pattern-uri de Interferență

Când cele două fascicule se recombină, ele pot interfera constructiv sau destructiv, în funcție de diferența de fază între ele:

  • Interferență Constructivă: Undele sunt în fază → intensitate maximă (franje luminoase)
  • Interferență Destructivă: Undele sunt în opoziție de fază → intensitate minimă (franje întunecate)

Efectul Deplasării Oglinzii

Când oglinda mobilă M2 se deplasează cu o distanță d, diferența de cale optică se modifică cu 2d (fasciculul parcurge distanța de două ori). Acest lucru produce o schimbare în pattern-ul de interferență.

Sensibilitate Extremă: Interferometrul poate detecta deplasări de ordinul λ/100, adică aproximativ 5 nanometri pentru lumina vizibilă!

🚀 Aplicații Practice

  • LIGO (Laser Interferometer Gravitational-Wave Observatory): Detectarea undelor gravitaționale folosind interferometre Michelson cu brațe de 4 km lungime.
  • Metrologie de Precizie: Măsurarea distanțelor cu precizie nanometrică în industria semiconductorilor.
  • Spectroscopie FTIR: Analiza compoziției chimice prin spectroscopie în infraroșu cu transformată Fourier.
  • Testarea Suprafețelor Optice: Verificarea calității și planității lentilelor și oglinzilor de precizie.
  • Măsurarea Indicelui de Refracție: Determinarea proprietăților optice ale materialelor transparente.
  • Seismologie: Detectarea vibrațiilor și mișcărilor tectonice extrem de mici.

🎯 Avantaje și Limitări

✅ Avantaje

  • Sensibilitate extremă
  • Măsurători absolute
  • Versatilitate mare
  • Precizie nanometrică

⚠️ Limitări

  • Sensibil la vibrații
  • Necesită stabilitate termică
  • Complexitate de aliniere
  • Costurile echipamentului

🧪 Experimentul Virtual

Simularea noastră interactivă vă permite să:

  • Modificați distanța oglinzii mobile (0-100 μm)
  • Schimbați lungimea de undă a laserului (400-700 nm)
  • Observați în timp real pattern-ul de interferență
  • Vizualizați propagarea undelor în fasciculele laser
  • Înțelegeți relația dintre parametri și rezultate

📚 Referințe Bibliografice și Resurse

📖 Cărți și Manuale

  • Hecht, E. - "Optics" (5th Edition)
    Pearson, 2016 - Capitolul despre interferometrie și aplicații
  • Born, M. & Wolf, E. - "Principles of Optics"
    Cambridge University Press, 2019 - Tratatul fundamental de optică teoretică
  • Saleh, B.E.A. & Teich, M.C. - "Fundamentals of Photonics"
    Wiley, 2019 - Interferometria în contextul fotonicii moderne

🔬 Articole Științifice Fundamentale

  • Michelson, A.A. & Morley, E.W. (1887)
    "On the Relative Motion of the Earth and the Luminiferous Ether"
    American Journal of Science, 34, 333-345
  • Abbott, B.P. et al. (LIGO Scientific Collaboration) (2016)
    "Observation of Gravitational Waves from a Binary Black Hole Merger"
    Physical Review Letters, 116, 061102
  • Hariharan, P. (2003)
    "Optical Interferometry" - Cambridge University Press
    Ghid complet pentru tehnicile interferometrice moderne

🌐 Site-uri Web și Resurse Online

🎬 Filme și Resurse Video

  • "The Fabric of the Cosmos" - NOVA PBS (2011)
    Documentar despre spațiu, timp și undele gravitaționale
  • "Black Hole Apocalypse" - NOVA PBS (2018)
    Despre detectarea undelor gravitaționale cu LIGO
  • YouTube - "3Blue1Brown"
    Animații matematice despre unde și interferență
  • YouTube - "Veritasium"
    Experimente și explicații despre optică și fizică
  • "The Universe" - History Channel
    Episoade despre lumină, unde și tehnologii de detectare

🏛️ Instituții și Laboratoare

  • National Institute of Standards and Technology (NIST)
    www.nist.gov - Standarde de măsurare și metrologie optică
  • European Southern Observatory (ESO)
    www.eso.org - Interferometrie astronomică
  • Max Planck Institute for Gravitational Physics
    www.aei.mpg.de - Cercetări în undele gravitaționale

📱 Software și Aplicații

  • OpticStudio (Zemax)
    Software profesional pentru design optic și simulări interferometrice
  • COMSOL Multiphysics
    Simulări numerice pentru propagarea undelor și interferența
  • Python - SciPy/NumPy
    Biblioteci pentru calcule optice și simulări interferometrice
  • MATLAB - Optics Toolbox
    Instrumente pentru modelarea sistemelor optice
